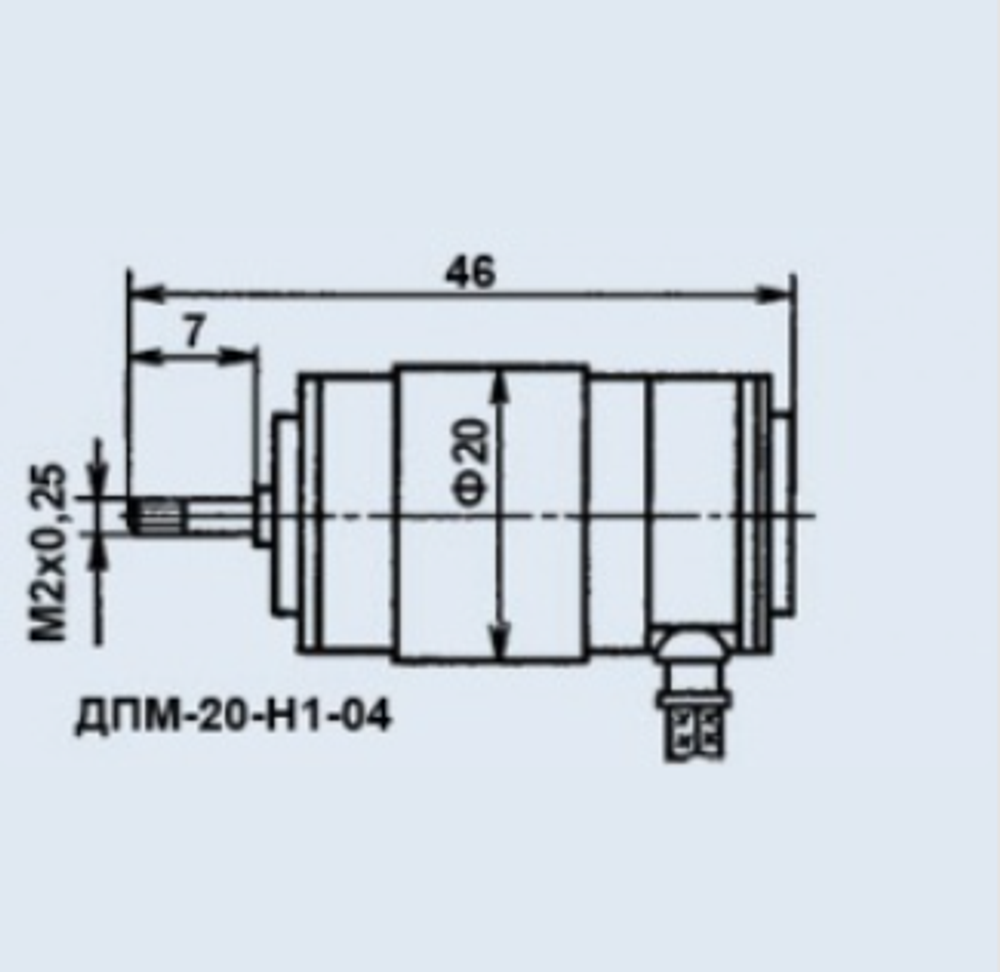

Электродвигатель ДПМ-20-Н1-04

ДПМ-20-Н1-04
Электродвигатель коллекторный постоянного тока ДПМ-20-Н1-04 с возбуждением от постоянных магнитов, без стабилизации частоты вращения, на номинальное напряжение 6 В и мощностью 0,04 Вт, с одним выходным концом вала.
Предназначен для работы в качестве силового двигателя в системах автоматического регулирования низкого и среднего быстродействия, а также для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия.
Двигатель ДПМ-20-Н1-04 применяется в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники и другом оборудовании общего и специального назначения.
Электродвигатель обеспечивает работу при обоих направлениях вращения, причём изменение направления вращения на ходу, без предварительной остановки двигателя, не допускается.
Крепление двигателя осуществляется за наружную поверхность корпуса с помощью немагнитных металлических деталей.
Режим работы - продолжительный.
Рабочее положение двигателя в пространстве произвольное.
Маркируется цифро-буквенным кодом на корпусе.
Электродвигатель допускает эксплуатацию при температуре окружающей среды от -50 до +70 °С, атмосферном давлении до 200 мм рт.ст., относительной влажности 95 % при 25 °С.
Устойчив к воздействию вибрации в диапазоне частот 5-5000 Гц с ускорением до 15g и ударных нагрузок до 40g.
Технические и эксплуатационные характеристики двигателя ДПМ-20-Н1-04:
• Напряжение питания, В ...... 6
• Номинальная мощность, Вт ...... 0,04
• Частота вращения, об/мин ...... 2000
• Номинальный вращающий момент, мН*м ...... 0,196
• Пусковой момент, мН*м ...... 0,59
• Потребляемый ток, А ...... 0,1
• Коэффициент полезного действия, % ...... 7
• Масса, кг ...... 0,065
